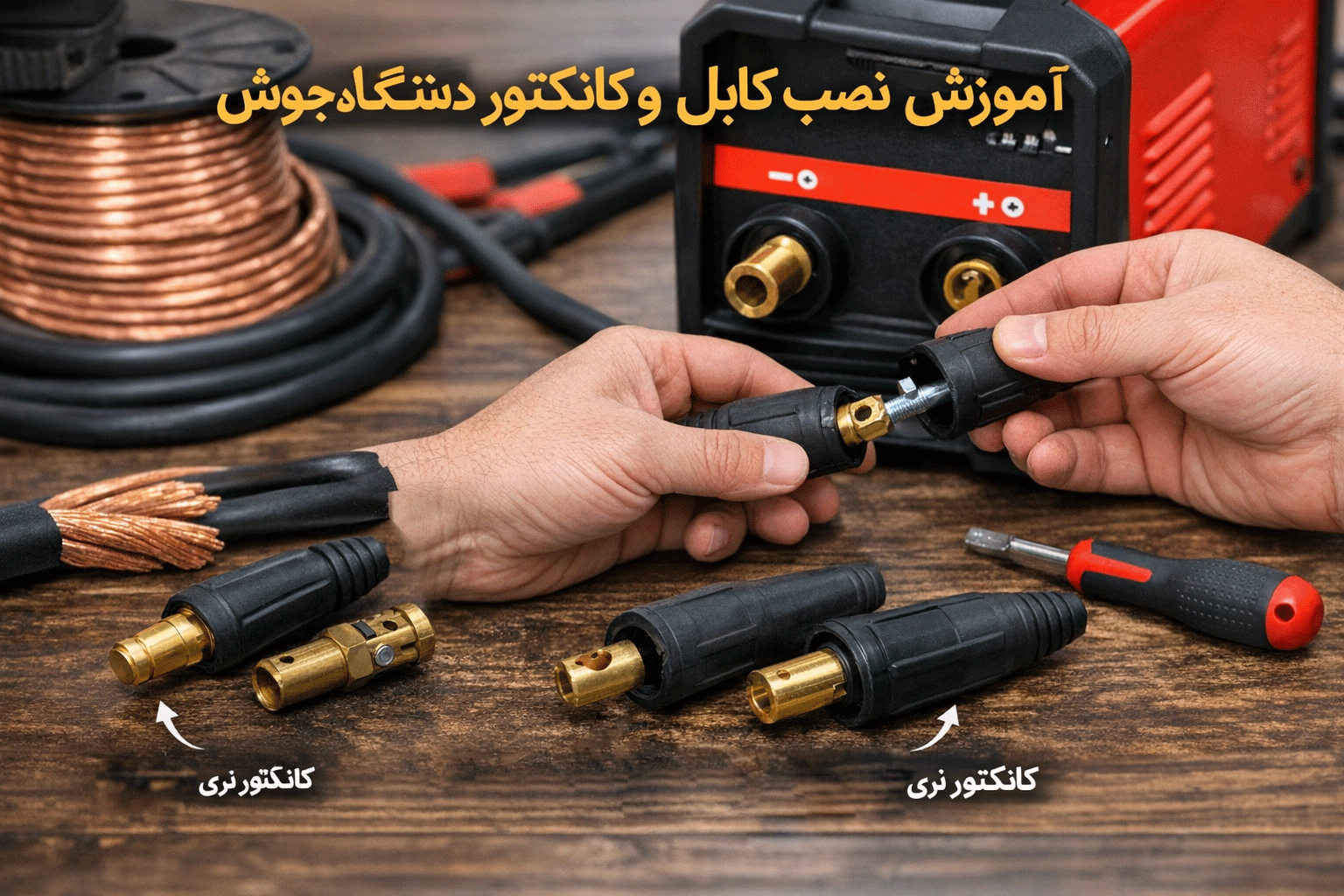

آموزش نصب کابل و کانکتور دستگاه جوش

آموزش نصب کابل و کانکتور دستگاه جوش یکی از مهم‌ترین مراحل آماده‌سازی دستگاه برای انجام جوشکاری ایمن و بدون افت آمپر است. اگر کابل جوشکاری یا کانکتور به‌درستی نصب نشود، ممکن است با مشکلاتی مانند داغ شدن سوکت، قطع و وصل شدن جریان یا کاهش کیفیت جوش مواجه شوید. در این راهنمای کامل، نحوه نصب صحیح کانکتور سایز 25 و 50 را به‌صورت مرحله‌ای توضیح می‌دهیم.

چرا نصب صحیح کانکتور اهمیت دارد؟

اگر اتصال کابل به کانکتور به‌درستی انجام نشود:

• افت جریان اتفاق می‌افتد

• محل اتصال داغ می‌شود

• سوکت دستگاه آسیب می‌بیند

• کیفیت جوش کاهش پیدا می‌کند

به همین دلیل استفاده از کانکتور استاندارد و نصب اصولی آن کاملاً ضروری است.

ابزار مورد نیاز برای نصب کانکتور

قبل از شروع، این ابزارها را آماده کنید:

• کابل جوشکاری متناسب با آمپر دستگاه

• آچار آلن یا پیچ‌گوشتی

• سیم‌چین یا کابل‌بر

• کاتر یا لخت‌کن کابل

• کانکتور مناسب (سایز 25 یا 50)

مراحل آموزش نصب کابل و کانکتور دستگاه جوش

مرحله 1: انتخاب سایز مناسب کانکتور

انتخاب سایز کانکتور بستگی به آمپر دستگاه و ضخامت کابل دارد:

• برای دستگاه‌های سبک و خانگی معمولاً از کانکتور نری سایز 25 استفاده می‌شود.

• برای دستگاه‌های صنعتی و آمپر بالا از کانکتور نری سایز 50 آلپ استفاده می‌شود.

همچنین برای سمت ورودی دستگاه باید از مدل مادگی استفاده شود مثل:

• کانکتور مادگی سایز 25 آلپ

• کانکتور مادگی سایز 50 آلپ

نکته مهم: هرگز کانکتور 25 را روی کابل ضخیم 50 نصب نکنید یا بالعکس، چون باعث داغ شدن و آسیب می‌شود.

مرحله 2: لخت کردن کابل

حدود 2 تا 3 سانتی‌متر از روکش کابل را با دقت جدا کنید.
مراقب باشید رشته‌های مسی آسیب نبینند یا بریده نشوند.

رشته‌ها را کاملاً جمع و فشرده کنید تا داخل مغزی برنجی کانکتور به راحتی قرار بگیرند.

مرحله 3: قرار دادن کابل داخل مغزی کانکتور

کابل لخت شده را داخل مغزی برنجی قرار دهید.
اطمینان حاصل کنید که تمام رشته‌های مسی داخل محفظه قرار گرفته‌اند و بیرون نزده باشند.

مرحله 4: سفت کردن پیچ داخلی

با آچار آلن، پیچ مغزی را کاملاً سفت کنید تا کابل کاملاً فیکس شود.
شل بودن این پیچ مهم‌ترین دلیل جرقه زدن و داغ شدن کانکتور است.

مرحله 5: بستن روکش کانکتور

در نهایت روکش پلاستیکی یا لاستیکی کانکتور را ببندید تا هم ایمنی افزایش یابد و هم اتصال محافظت شود.

تفاوت کانکتور سایز 25 و 50 چیست؟

اگر دستگاه شما اینورتر سبک است، معمولاً سایز 25 کافی است.
اگر دستگاه صنعتی یا 250 آمپر به بالا دارید، سایز 50 پیشنهاد می‌شود.

اشتباهات رایج هنگام نصب کانکتور

❌ استفاده از سایز اشتباه
❌ سفت نکردن کامل پیچ
❌ بیرون ماندن رشته‌های مسی
❌ استفاده از کانکتور بی‌کیفیت

همیشه از برندهای استاندارد مانند مدل‌های آلپ استفاده کنید تا طول عمر بیشتری داشته باشند.

چه زمانی باید کانکتور را تعویض کنیم؟

• داغ شدن بیش از حد

• تغییر رنگ مغزی برنجی

• شل شدن اتصال

• ایجاد جرقه هنگام کار

در این شرایط بهتر است کانکتور تعویض شود تا به دستگاه جوش آسیب نرسد.

جمع‌بندی

نصب صحیح کابل و کانکتور دستگاه جوش تأثیر مستقیمی بر کیفیت جوش، ایمنی کار و عمر دستگاه دارد. انتخاب سایز مناسب (25 یا 50)، بستن اصولی پیچ داخلی و استفاده از کانکتور استاندارد، سه اصل مهم در این فرآیند هستند.

اگر قصد خرید یا تعویض کانکتور دارید، حتماً سایز دستگاه خود را بررسی کنید و محصول مناسب را انتخاب نمایید.
